一、箱體結構：

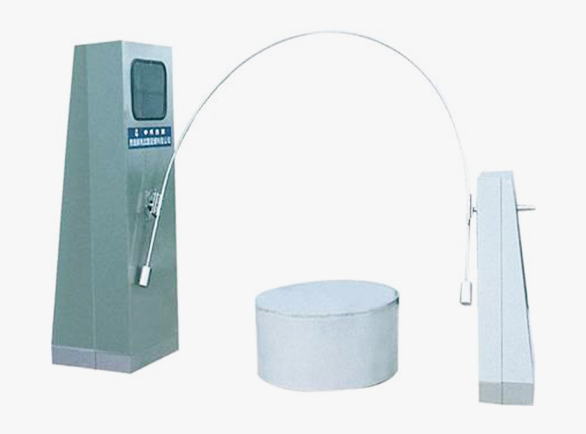

淋雨試驗設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、儲水箱、試驗水加壓回流裝置、控制臺采用SUS304不銹鋼發紋板制作。
噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足。
試驗水循環：儲水箱連接水源自動補助試驗水，水經加壓泵傳輸經分流裝置、流量計、壓力表至擺管噴嘴。
二、符合標準
本產品滿足GB 2423.38—90《電工電子產品基本環境試驗規程 試驗R：水試驗方法》，嚴格按低壓電器外殼防護IPX1…IPX2…等級GB10485-89、GB/T4942.2-93、IEC、GB 4208—93、GB 4706、GB 7000等相對應的國家標準及其它相關標準的技術參數設計制造。
三、控制系統：
擺管擺動：通過電機、變頻器（進口件）驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變頻器調節擺管次數(單位時間內)，通過偏心輪機構調節角度。
工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度。主工作臺上部配備有網格型可調升降輔助樣品架。根據不同的擺管直徑來調整輔助樣品架的高度。網格型樣品架可有效增加擺管在噴射樣品底部時的受試面積。

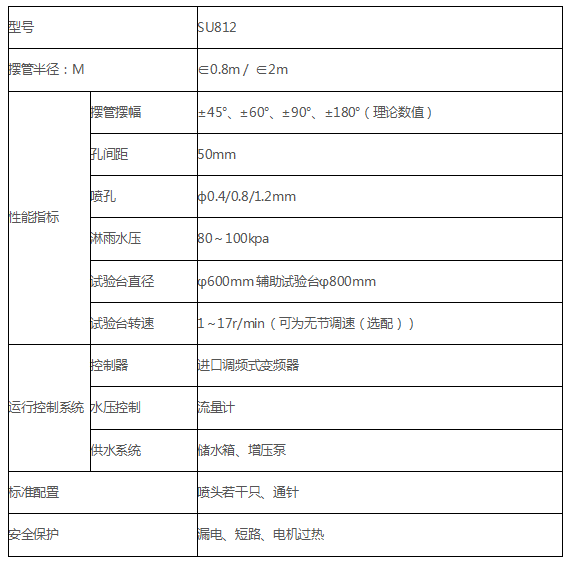

四、型號與參數
