1.2 型    號

ZK-Z/02

2、 試驗箱原理

此項試驗是檢驗中空玻璃耐紫外線輻照性能,照射后密封膠如果有機物、水、油等揮發物，通過冷卻水盤可以把這些物質吸附到玻璃內表面。并檢驗試樣在紫外線輻照下膠條蠕變情況。

3、 產品基本參數

3.1 標稱內容積

3.2 內箱尺寸

3.3 外型尺寸（約）

3.4 溫度范圍

3.5 光源

3.6 輸出功率

3.7 試樣中心距光源

3.8 進口水溫保持

3.9 出水口水溫

3.10 銅冷卻盤

3.11 試驗周期

3.12 噪音指標

3.13 負載

3.14 水加熱功率

3.15 壓縮機功率

3.16 水泵功率

3.17 設備滿足標準

3.18 溫度控制

0.175m³

560×560×560 (寬×深×高mm)

870×650×1200 (寬×深×高mm) 不包含突出物

50℃±3℃

MLU/300W,電壓為220V±5V

≥40W/㎡

300mm

16℃±2℃

不得高于進水口溫2℃

￠150mm，2個

168h

≤70db

2塊玻璃（360×510mm）

≤1kw

1/3hpX1臺(法國泰康)

60W

GB11944-2012 《中空玻璃》

確保試驗箱內溫度50±3℃，

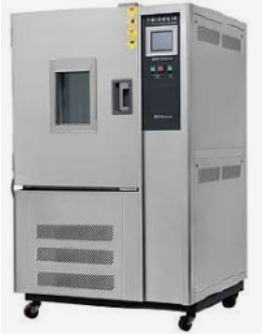

3.19 圖片（僅供參考）

4、 結構特征

4.1 結構形式

試驗箱采用一體式結構，上部分為工作室，下部為制冷機組，右側為電控柜

4.2 結構特點

內膽采用1.2mmSUS304不銹鋼板，外殼采用1.5mm冷軋板，機組及箱體骨架采用4#角鋼

箱體采用激光/數控加工，進口法國阿克蘇粉末、德國Wagner自動涂裝線對鋼板進行內外噴塑，以提高產品的使用壽命試

試驗箱箱門開啟采用上開蓋式結構

4.3 加熱系統

加熱器采用不銹鋼電加熱管，共排布1支

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

4.4 循環方式

水泵把水箱中的水通過冷卻裝置構成連續循環,根據試驗程序的要求不斷的調整水箱中的水溫

4.5 試驗樣片及樣片架

試驗樣片：360×510mm，2片

樣片支架：采用不銹鋼管（加絕熱裝置）

設有玻璃限位裝置，由非金屬材料制成

4.6 冷卻系統

4.7 噴淋水系統

4.8 底框排水

4.9 系統調節方式

采用制冷壓縮機組(法國泰康高溫壓縮機)

按GB11944-2012及標準執行

排水方便

采用平衡調溫方式

5、 制冷系統

5.1 壓縮機

5.2 制冷機控制方式

采用1臺法國泰康全封壓縮機組成單級風冷機組

控制系統根據試驗條件自動調節制冷機的運行工況并監控制冷機的運行

5.3 制冷劑

5.4 冷凝器

    冷凝蒸發器

采用環保型制冷劑R22

殼管式換熱器

翅片式換熱器

5.5 制冷蒸發器

采用銅盤管，位于試驗箱水箱中

6、 電氣控制系統

6.1 溫控儀表

6.2 傳感器

6.3 執行元器件

6.4 控制儀表部分

采用觸摸屏溫度控制儀，具有設定值、測量值雙數值顯示。顯示分辨率為：0.1℃

Pt100鉑電阻

法國“施耐德”交流接觸器、漏電保護器，“集成”牌固態繼電器

本控制系統可完全滿足氣候循環試驗箱的功能要求，包括：

1）能夠自動完成GB11944-2012所述的中空玻璃耐紫外線輻照試驗；

2）溫度自動控制；

3）試驗數據實時顯示；

7、 安全保護裝置

7.1 試驗箱

總電源相序和缺相保護

漏電保護

風機電機過熱，

過電流保護

缺水報警

超溫保護

7.2 安全機制

循環水泵不啟動時加熱不能啟動，循環水泵啟動后加熱才能開始

箱體超溫保護：此超溫保護一旦工作，將切斷箱體總電源
