技術指標

工作室尺寸

1000X1000X1000 mm

外箱尺寸

一個邊小于1.4m

溫度范圍

溫度范圍：+15℃～+50℃

濕度范圍

濕度范圍：30%～80% RH

儀表分辨率

溫度：0.1℃

濕度：0.1%RH

波 動 度

溫度：≤0.5℃

均 勻 度

溫度：≤1℃

溫度偏差

溫度：（-0.5℃，0.5℃）

濕度偏差

濕度：（-2%RH，3%RH）

作室風速

箱體內中心點風速0.1～1 m/s。（風速可調）

空氣置換率范圍

0.2～2次/小時

流量調節范圍需大于0.2～2m3/h，即0.2非最小值，2非流量最大值，極限值準確性誤差比較大

流量計精度

玻璃轉子流量計，精度不小于2.5級，

密封性

方法一、1000pa的過壓時，泄漏量小于10^-3×1m³/min

方法二、進出口氣體氣體流量差小于1%

穩定時間

溫度穩定時間小于40min;濕度穩定時間小于50min,設備可持續運行不少于30天

本底指標

甲醛本底濃度：≤0.006mg/m3

單項VOC本底濃度：≤0.002mg/m3

TVOC本底濃度：≤0.02mg/m3

噪聲

小于等于65分貝，箱門設備門不能有共振音。

其他

保證工作艙內膽不能出現任何液態或固態的水。

箱體結構特征

結構方式

內膽四個角采用大倒角設計，工作艙內滿焊焊接處理，確保密封性能

材料構成

外壁材料：1.5MM冷軋鋼板靜電噴塑，顏色為圖片所示顏色。

內壁材料：1.2mm   SUS304鏡面不銹鋼

表面光潔度：III D，內部所有接口處均拋光

保溫材料：天然礦棉，厚度不小于80mm，絕熱性能良好

密封材料：氟橡膠、聚四氟乙烯等不釋放voc有機物

連接管路：與內艙接觸的進氣部分需用或聚四氟乙烯材料，不能使用有機材料

箱內所有材料均不會吸附、釋放甲醛和VOC

循環風裝置

選用全金屬葉片軸流風機，配無油軸承；正后面底部下側裝2個風扇抽氣（風板位置下移，風扇直徑邊緣距離底部1500MM），頂部多孔板出氣，循環風到方便拆裝清洗，菱角斷面加成大倒角，不傷手，易清洗。

工作室

工作艙一體成型，無縫焊接，焊縫表面拋光處理，無死角、無縫隙

艙門

鉸鏈門，多點壓緊式，間隙可調。

設計為雙門開的方式，并保證夾層內空氣不能與艙內空氣交換，艙門和玻璃中間有加熱裝置，以保證箱內溫度高于外界溫度時不出現液態水

觀察窗

內門中心位置，內嵌式3層中空玻璃，帶發熱體，帶防結露功能；

取樣孔

位于設備左側，在艙內設有3個空氣樣品采集點，采樣口用經精加工黃銅材料，采樣管道通過不銹鋼管與內壁不銹鋼面板相連接，中間不接觸夾套層，不受夾套層空氣影響，采用聚四氟乙烯做密封材料。性炭或者TENAX采樣管可直接伸進測試艙內進行采樣。避免取樣口受外部空氣影響，可匹配連接6*9的乳膠管,也可直接插入直徑為0.8mm采樣管，采樣口可采用螺旋密封

照明燈

采用led燈帶，設計在艙外內門觀測艙上，便于觀測艙內樣品

空氣調節

供氣

電磁壓縮氣泵，獨立的電源插頭設計

溫度控制

空氣套的溫控方式，內膽與外箱之間為空氣套，安裝有制冷盤管和加熱管

濕度控制

濕度控制采用干濕混合法，采用無油空壓機干燥的空氣與濕空氣混合達到設定濕度

進氣量控制

流量計針閥，進氣在工作艙用多孔管均勻釋放

進氣的凈化

氣泵后面串聯（活性炭），分子篩過濾過濾裝置。

制冷

制冷壓縮機

2臺全封閉壓縮機（進口法國泰康）

熱交換方式

翅片式蒸發器，安裝在循環風道內。

冷凝方式

風冷

制冷劑

環保制冷劑R404a

濕度控制

溫濕度傳感器，溫度0-70℃，濕度0-100%RH

傳感器

溫控傳感器

鎧裝鉑電阻（進口）

溫度度變送器

PT100、濕度傳感器（進口）

設備控制

控制器

7英寸溫濕度控制器(彩色液晶觸摸屏)

控制模式:PID（比例-積分-微分）自動演算，PID控制簡單易懂。

人機對話界面

中文、彩色LCD（7英寸）顯示、觸摸鍵設定

指示精度

溫度0.1℃，濕度： 0.1%RH，時間1s

操作

產品采用電阻式高精度觸摸屏操作方式，可直接使用USB鼠標或觸摸筆點擊屏幕進行功能選擇或者參數設置。

運行方式

自動運轉、手動運轉。

顯示項目

溫度、實測溫度、設定濕度、實測濕度，總運行時間、段運行時間，進氣流量，包括歷史數據查詢，實時曲線和歷史數據回放、故障記錄

設定項目

工作艙溫度、工作艙濕度、工作起始時間

記錄功能

工作艙溫度、濕度、時間；提供USB接口，可用u盤轉存、備份

數據修正

工作艙溫度、濕度可修正

其它

具有權限等級設置功能，避免發生用戶誤操作

安全裝置

工作艙

超溫報警保護

制冷壓縮機

風機超壓保護、過載保護

接地保護

結構件安全接地保護，電氣元器件和設備外殼絕緣電阻不低于0.5M歐姆

加熱器

加熱器短路保護

加濕器

加濕器缺水保護

冷凝器

冷凝器缺水保護

其他 ：測試艙設計為可用水沖洗，風道攔板易拆裝設計

內艙及與進氣出氣管路有關的管路，水塔及內部等材料均不選擇有機材料，避免污染。

      2. 風扇放到正后面，2個風扇，靠底部位置。

      3. 風板出風孔直徑縮小，直徑約為2-3mm。

      4. 正面底下散熱孔改成類似百葉窗形狀，從外面不能看到內部壓縮機，其他三個面的通風孔很小。

      5. 電器負載之間有隔離開。

      6. 箱體填充材料飽滿，特別是門附近填充材料，保證門開關的聲音比較小。

2. 采樣孔3個，內外口徑連接處采用法蘭連接。

3. 腳輪支撐三角板加厚5mm。

4. 內部循環風葉出風孔不外突出，內鑲風圈。

5. 箱門采用雙開門開關式。

6. 電器柜門采用天地銷，不要用螺絲，門上加加強筋。

7. 內部風扇位置調整準確。

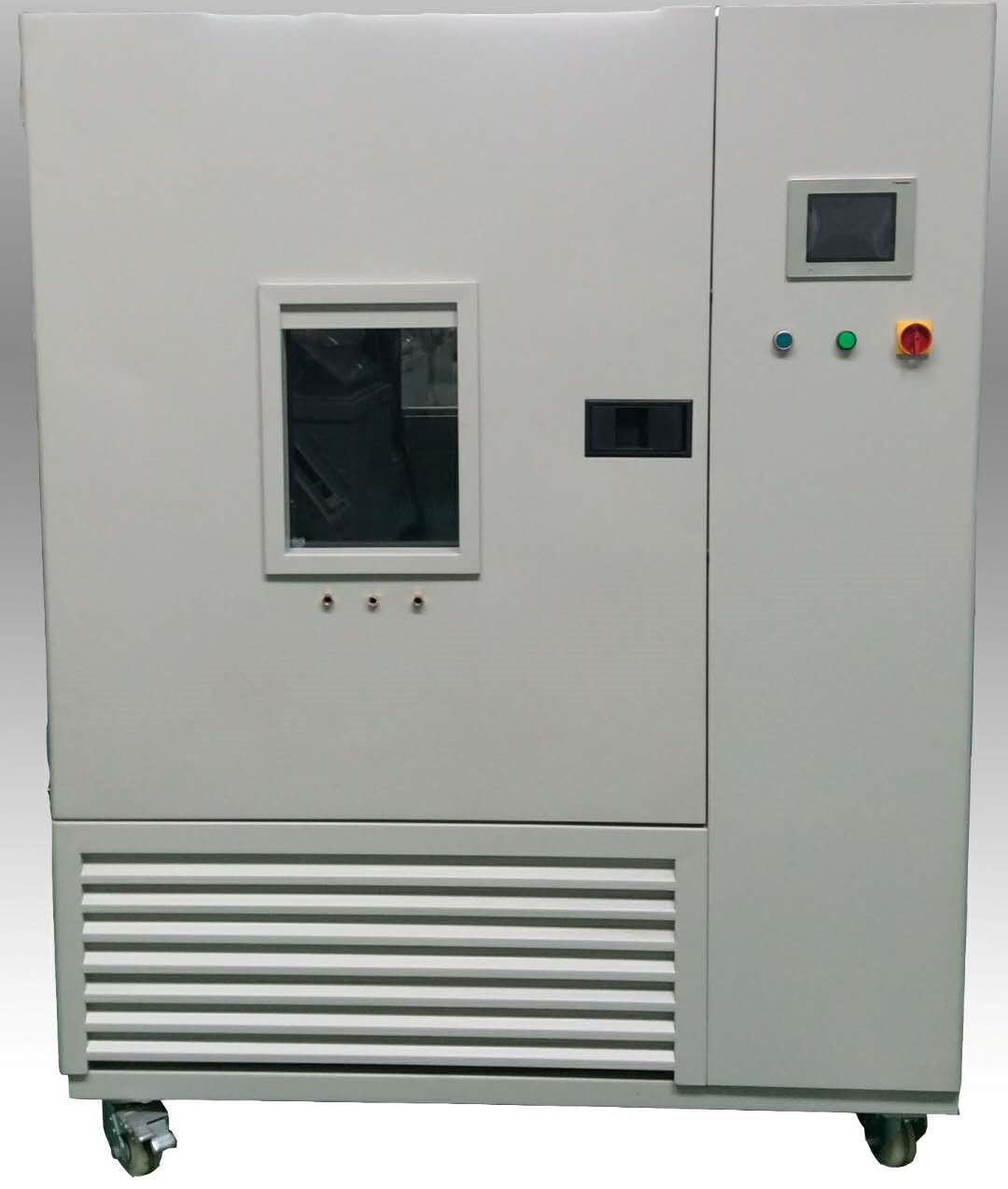

8. 設備外觀顏色采用電腦白，色彩明亮。
